Hồ sơ hoàn công công trình nhạc nước gồm những gì?

Hồ sơ hoàn công công trình nhạc nước là tài liệu quan trọng được lập sau khi hoàn thành quá trình thi công, lắp đặt và nghiệm thu hệ thống. Bộ hồ sơ này phản ánh chính xác hiện trạng thực tế của công trình sau xây dựng, đồng thời là cơ sở cho công tác vận hành, bảo trì, sửa chữa và nâng cấp trong tương lai.

Đối với các dự án nhạc nước tại quảng trường, công viên, khu đô thị, trung tâm thương mại hoặc khu nghỉ dưỡng, việc lập hồ sơ hoàn công công trình nhạc nước đầy đủ không chỉ đáp ứng yêu cầu quản lý chất lượng mà còn giúp chủ đầu tư dễ dàng kiểm soát và khai thác hệ thống hiệu quả.

Để hiểu rõ hơn về quá trình triển khai dự án, bạn có thể tham khảo bài viết Quy trình thi công và quản lý dự án nhạc nước chuyên nghiệp.

Hồ sơ hoàn công công trình nhạc nước là gì?

Hồ sơ hoàn công là tập hợp các tài liệu, bản vẽ và biên bản ghi nhận hiện trạng thực tế của công trình sau khi hoàn thành thi công.

Khác với hồ sơ thiết kế ban đầu, hồ sơ hoàn công hệ thống nhạc nước phản ánh chính xác các hạng mục đã được lắp đặt tại hiện trường, bao gồm cả những điều chỉnh phát sinh trong quá trình thi công.

Đối với công trình nhạc nước, hồ sơ hoàn công giúp:

• Xác nhận khối lượng công việc đã thực hiện.
• Kiểm tra chất lượng công trình sau thi công.
• Phục vụ công tác nghiệm thu và bàn giao.
• Hỗ trợ vận hành và bảo trì hệ thống.
• Làm cơ sở cho việc nâng cấp hoặc cải tạo sau này.

>> Bài liên quan: Hồ sơ thiết kế nhạc nước

Vai trò của hồ sơ hoàn công trong dự án nhạc nước

Quản lý chất lượng công trình

Hồ sơ hoàn công giúp đối chiếu giữa thiết kế và thực tế thi công nhằm đảm bảo công trình được triển khai đúng yêu cầu kỹ thuật.

Hỗ trợ vận hành hệ thống

Thông qua bản vẽ hoàn công nhạc nước, đội ngũ vận hành có thể nhanh chóng xác định vị trí đường ống, máy bơm, vòi phun và hệ thống điện điều khiển.

Thuận lợi cho công tác bảo trì

Khi phát sinh sự cố, hồ sơ hoàn công giúp kỹ thuật viên xác định chính xác vị trí thiết bị cần kiểm tra hoặc thay thế.

Cơ sở pháp lý khi bàn giao

Đây là tài liệu quan trọng trong quá trình lập hồ sơ bàn giao công trình nhạc nước giữa nhà thầu và chủ đầu tư.

Thành phần của hồ sơ hoàn công công trình nhạc nước

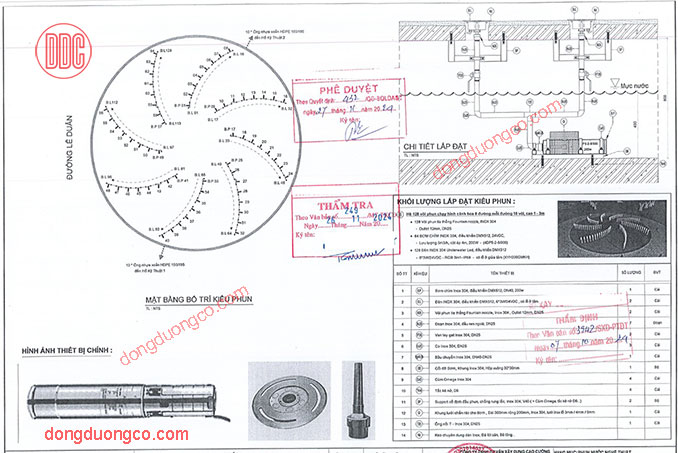

1. Bản vẽ hoàn công hệ thống nhạc nước

Đây là tài liệu quan trọng nhất trong bộ hồ sơ.

Bản vẽ hoàn công nhạc nước thường bao gồm:

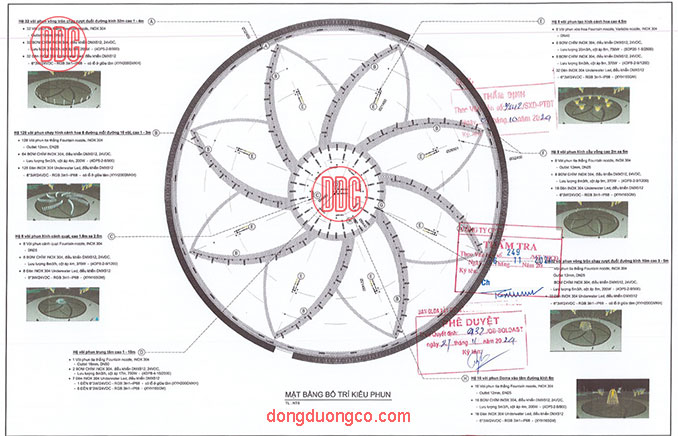

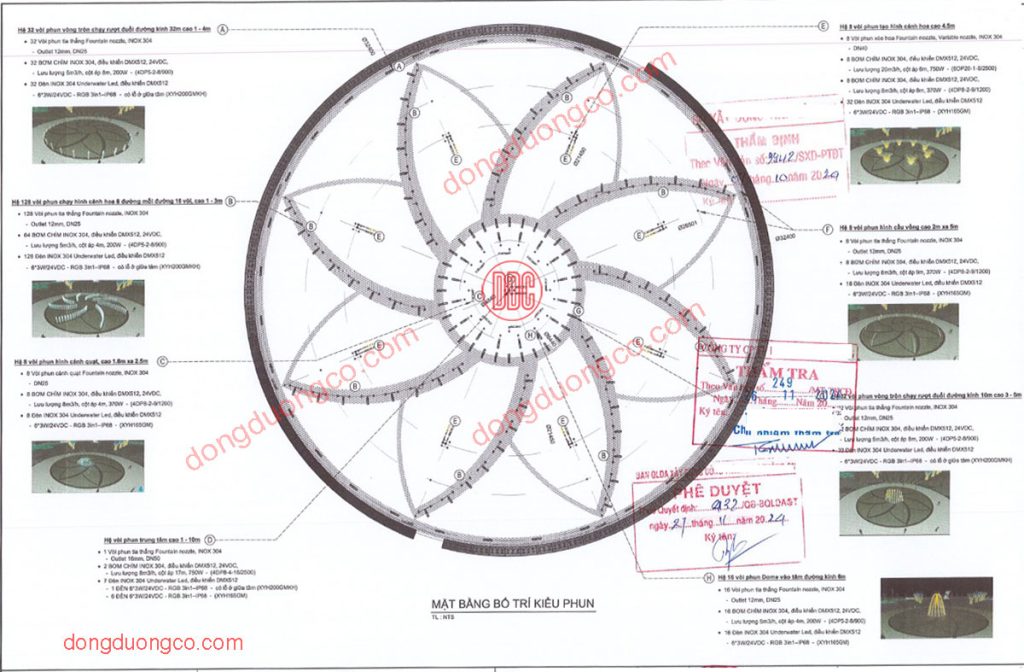

• Mặt bằng bố trí vòi phun.
• Bản vẽ hệ thống đường ống.
• Bản vẽ bể kỹ thuật.

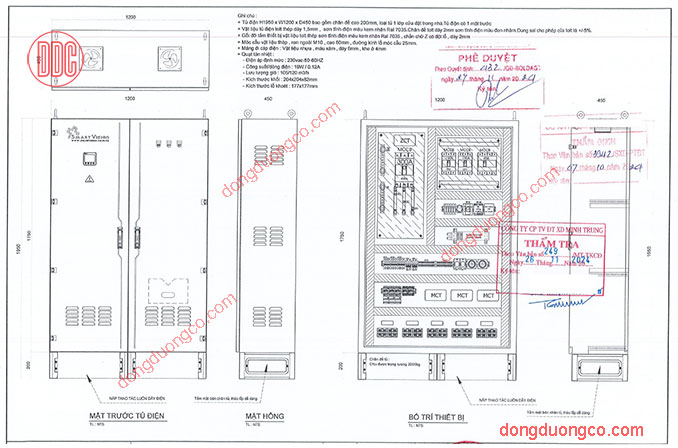

• Bản vẽ điện điều khiển.
• Bản vẽ bố trí đèn LED âm nước.
• Sơ đồ kết nối tủ điện và bộ điều khiển.

Các bản vẽ thể hiện chính xác hiện trạng công trình sau khi thi công.

>> Đọc thêm: Sơ đồ chức năng hệ thống điều khiển nhạc nước

2. Hồ sơ thiết bị lắp đặt

Danh mục thiết bị thực tế sử dụng trong dự án thường gồm:

• Máy bơm nhạc nước.
• Vòi phun nước nghệ thuật.
• Đèn LED âm sàn DMX512.
• Bộ điều khiển DMX512.
• Biến tần điều khiển.
• Tủ điện trung tâm.
• Van điện từ.

Thông tin đi kèm gồm:

• Model thiết bị.
• Nhà sản xuất.
• Thông số kỹ thuật.
• Số lượng lắp đặt.
• Tài liệu hướng dẫn sử dụng.

Bạn có thể tham khảo thêm bài viết Bộ điều khiển nhạc nước DMX512 để hiểu rõ hơn về hệ thống điều khiển.

3. Biên bản nghiệm thu công việc

Đây là thành phần quan trọng trong hồ sơ nghiệm thu nhạc nước.

Các biên bản thường bao gồm:

• Nghiệm thu hệ thống đường ống.
• Nghiệm thu hệ thống điện.
• Nghiệm thu thiết bị cơ khí.
• Nghiệm thu thiết bị điều khiển.
• Nghiệm thu hệ thống chiếu sáng.

Những tài liệu này chứng minh công trình đã được kiểm tra và đáp ứng yêu cầu kỹ thuật.

4. Biên bản chạy thử và vận hành

Biên bản này ghi nhận kết quả kiểm tra thực tế trước khi bàn giao.

Nội dung thường gồm:

• Kiểm tra lưu lượng nước.
• Kiểm tra áp lực hệ thống.
• Kiểm tra hiệu ứng vòi phun.
• Kiểm tra đèn LED âm nước.
• Kiểm tra chương trình điều khiển.
• Kiểm tra khả năng đồng bộ âm thanh và ánh sáng.

Đây là một phần quan trọng trong hồ sơ kỹ thuật nhạc nước.

5. Hồ sơ chất lượng vật tư và thiết bị

Bộ tài liệu này bao gồm:

• Chứng chỉ xuất xưởng.
• Chứng nhận chất lượng sản phẩm.
• Chứng nhận xuất xứ hàng hóa.
• Catalogue kỹ thuật.
• Phiếu kiểm tra chất lượng.

Những tài liệu này giúp đảm bảo tính minh bạch về nguồn gốc và chất lượng thiết bị.

6. Tài liệu hướng dẫn vận hành

Đơn vị thi công cần bàn giao cho chủ đầu tư:

• Hướng dẫn vận hành hệ thống.
• Quy trình khởi động và dừng hệ thống.
• Hướng dẫn sử dụng phần mềm điều khiển.
• Quy trình xử lý sự cố cơ bản.
• Kế hoạch bảo trì định kỳ.

Để khai thác hiệu quả công trình, nên tham khảo thêm bài viết Quy trình vận hành hệ thống nhạc nước.

7. Hồ sơ bảo hành và bảo trì

Bộ hồ sơ này thường bao gồm:

• Chính sách bảo hành.
• Thời gian bảo hành thiết bị.
• Danh mục vật tư thay thế.
• Kế hoạch bảo trì định kỳ.
• Thông tin hỗ trợ kỹ thuật.

Việc lưu trữ đầy đủ hồ sơ bảo hành giúp chủ đầu tư dễ dàng quản lý hệ thống trong suốt vòng đời công trình.

>> Bài liên quan: Bảo trì hệ thống nhạc nước

Quy trình hoàn công nhạc nước

Thông thường, quy trình hoàn công nhạc nước được thực hiện theo các bước sau:

Bước 1: Thu thập dữ liệu thực tế

Ghi nhận toàn bộ hiện trạng công trình sau thi công.

Bước 2: Cập nhật bản vẽ hoàn công

Điều chỉnh hồ sơ thiết kế theo hiện trạng lắp đặt thực tế.

Bước 3: Tổng hợp hồ sơ kỹ thuật

Thu thập đầy đủ các tài liệu liên quan đến thiết bị, vật tư và quá trình thi công.

Bước 4: Lập biên bản nghiệm thu

Tổng hợp các biên bản kiểm tra, chạy thử và đánh giá chất lượng công trình.

Bước 5: Bàn giao cho chủ đầu tư

Hoàn thiện hồ sơ và bàn giao cùng công trình sau khi nghiệm thu đạt yêu cầu.

Những lưu ý khi lập hồ sơ hoàn công nhạc nước

Để đảm bảo giá trị pháp lý và thuận lợi cho công tác quản lý, hồ sơ hoàn công cần:

• Thể hiện chính xác hiện trạng công trình.
• Cập nhật đầy đủ các thay đổi phát sinh.
• Có đầy đủ chữ ký xác nhận.
• Lưu trữ bản giấy và bản điện tử.
• Sắp xếp khoa học để dễ tra cứu.

Một bộ hồ sơ hoàn công công trình nhạc nước đầy đủ sẽ giúp tiết kiệm đáng kể thời gian và chi phí trong quá trình vận hành, bảo trì và nâng cấp hệ thống.

>> Đọc thêm: Tiêu chuẩn thiết kế nhạc nước nghệ thuật

Kết luận

Hồ sơ hoàn công công trình nhạc nước là tài liệu không thể thiếu sau khi hoàn thành dự án. Bộ hồ sơ này không chỉ phục vụ công tác nghiệm thu, bàn giao mà còn là cơ sở quan trọng cho việc vận hành, bảo trì và quản lý công trình trong suốt quá trình khai thác.

Đối với các hệ thống nhạc nước hiện đại, việc lập hồ sơ hoàn công hệ thống nhạc nước đầy đủ, chính xác và khoa học sẽ giúp nâng cao hiệu quả quản lý, đảm bảo công trình vận hành ổn định, an toàn và bền vững trong nhiều năm.
